树莓派实时图像识别回显墨水屏(软硬件教程)

前言

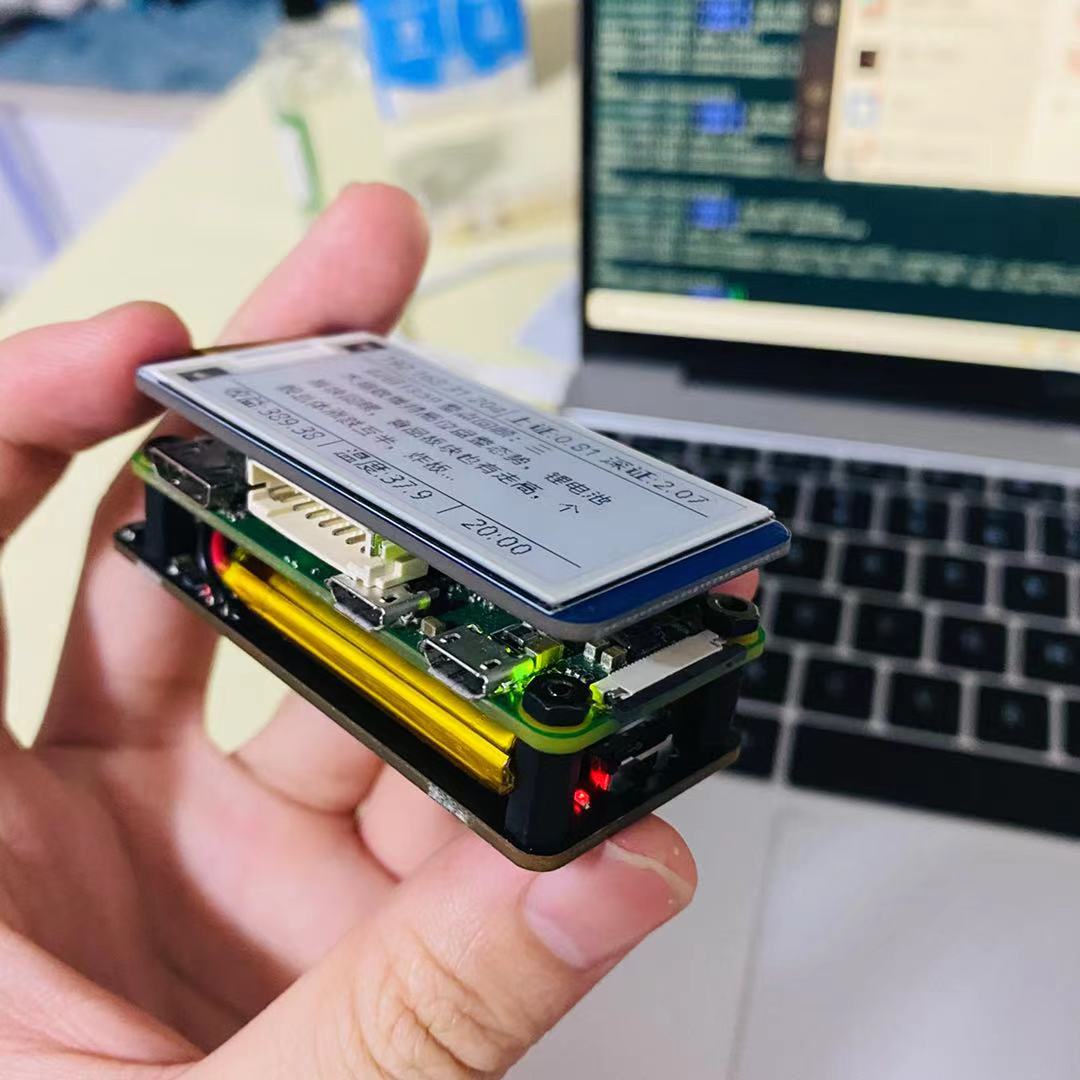

为了不让树莓派吃灰较劲了脑汁,其实这个功能很早之前就折腾过了,但是当时鼓捣的的外观并不好看,所以也没有打算分享的计划.最近一直在折腾树莓派ZERO WH,后面又买了UPS和墨水屏,个人认为这就是树莓派ZERO WH的最终归宿,能断电展示信息(墨水屏性质),UPS又能保证不间断电源.

在此基础上能衍生出很多玩法,因为ZERO轻巧并搭配了UPS,因此就可以随身放置,衍生一个好玩的想法,比如接上摄像头搞一些监控或者实时图像识别,同时最近也在开发微信机器人,接入机器人也是不错的玩法.

树莓派折腾开始.

旧新成品

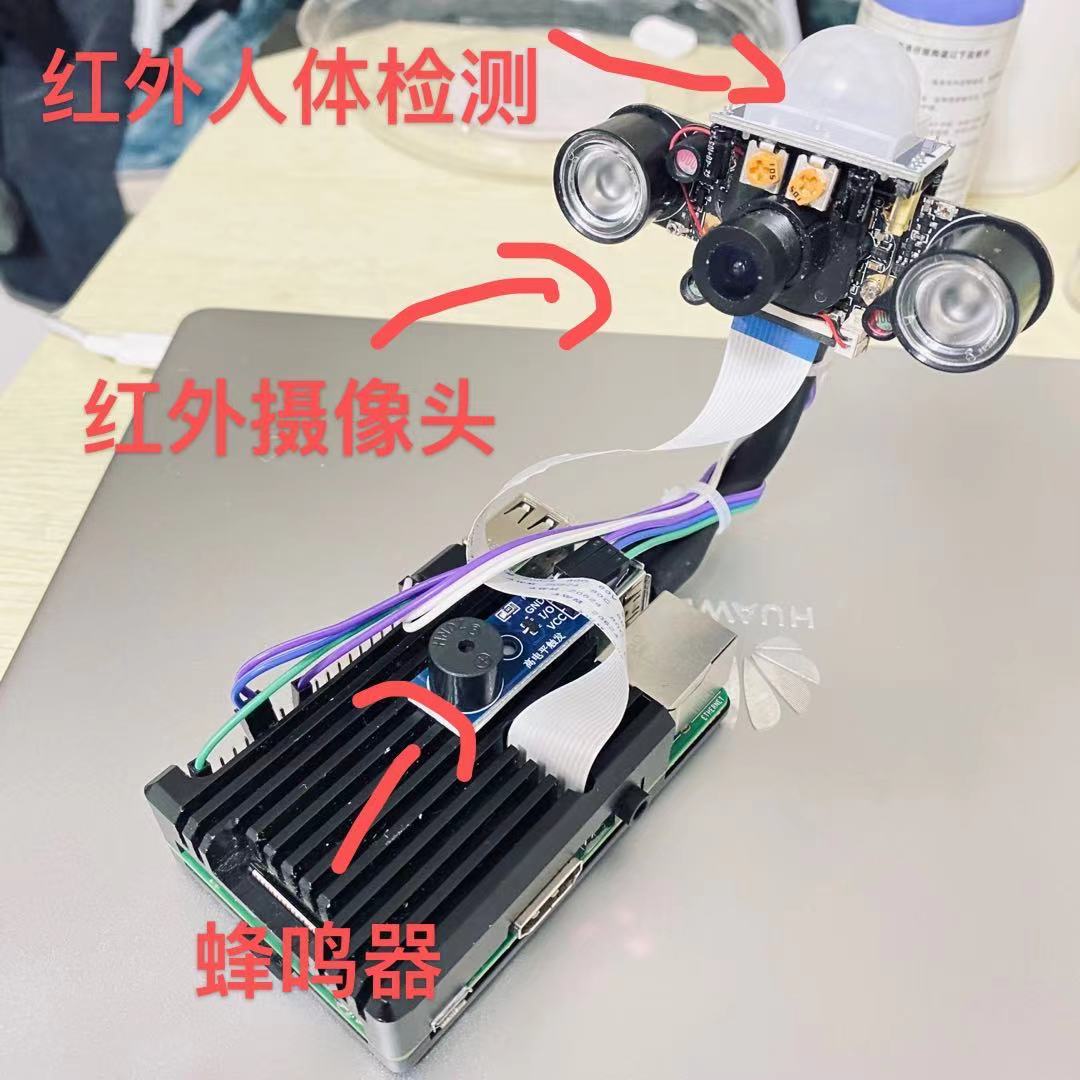

3B+ 不方便携带

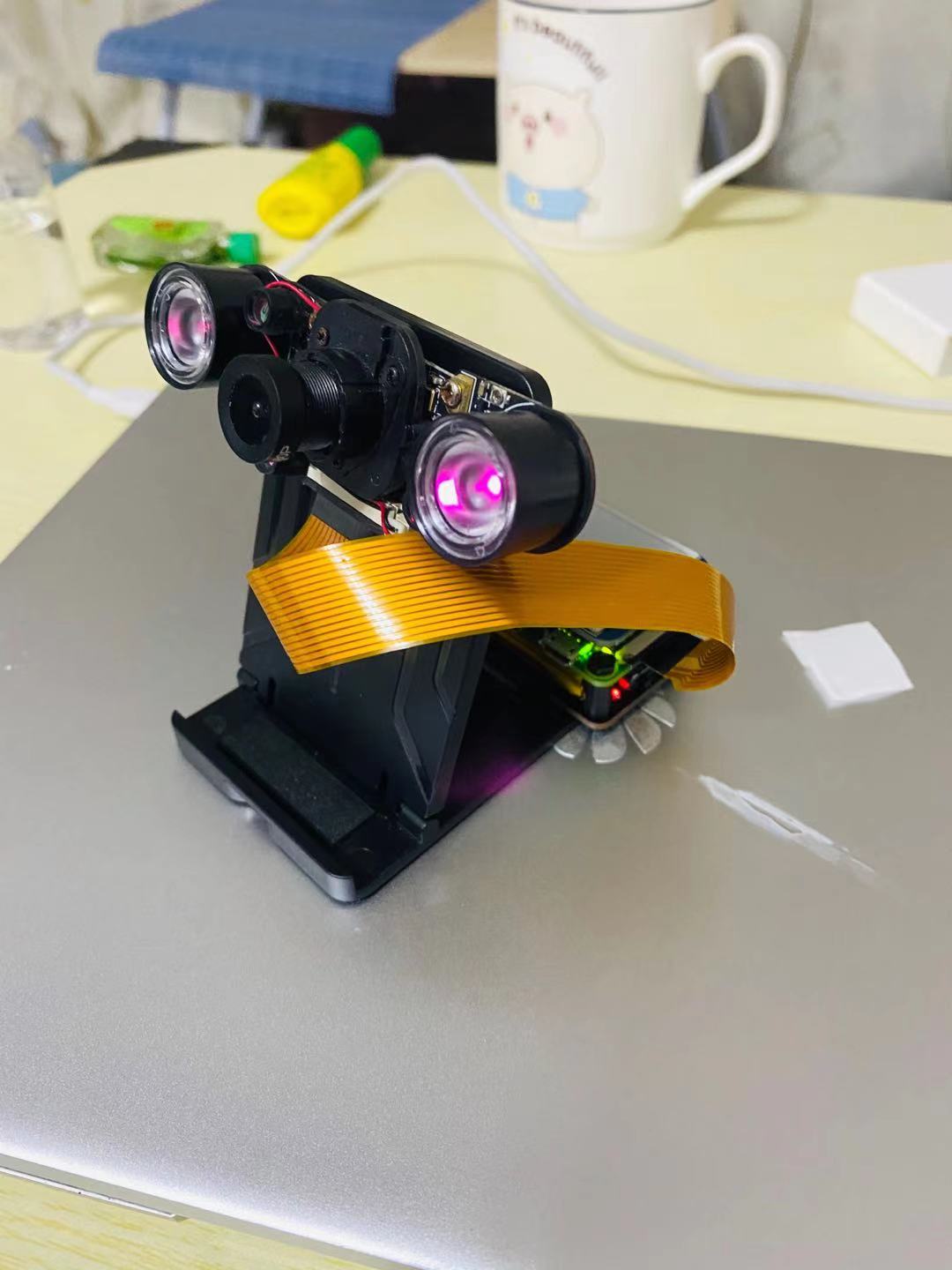

ZERO WH小巧方便

硬件

树莓派ZERO WH
树莓派红外摄像头
可选(树莓派UPS)
可选(树莓派2.13墨水屏)

安装

通过树莓派专用摄像头连接线连接树莓派和摄像头.

这里要注意,树莓派ZERO和其他树莓派型号插线不通用.购买的时候要注意选择ZERO版本,插口会比较小一点.

教程

保证树莓派安装了Raspberry系统,我这里为了节省性能安装的lite版本.不需要可视化界面.

下载地址:https://www.raspberrypi.org/software/operating-systems/#raspberry-pi-os-32-bit

安装python3或者python2.7(自带)

我这里用的python3,2.7没尝试.懒得装3的可以试试自带的是否可以.

墨水屏驱动

如果不需要回显墨水屏可以跳过此步骤.

首先到github下载对应墨水屏的驱动文件

https://github.com/waveshare/e-Paper,下载即可,后面会用到.

百度图像识别SDK注册并安装

注册图像识别API

https://ai.baidu.com/tech/imagerecognition/general

注册免费每天100次接口调用,学习足够了.

下载SDK:https://ai.baidu.com/sdk#bfr

选择图像识别 python sdk

安装SDK

将下载好的SDK上传至树莓派并解压,进入目录执行安装

sudo python3 setup.py install

代码

代码流程

执行shell拍照脚本,并返回照片名字
读取上述返回照片
将照片内容上传至百度图像识别API获取识别结果

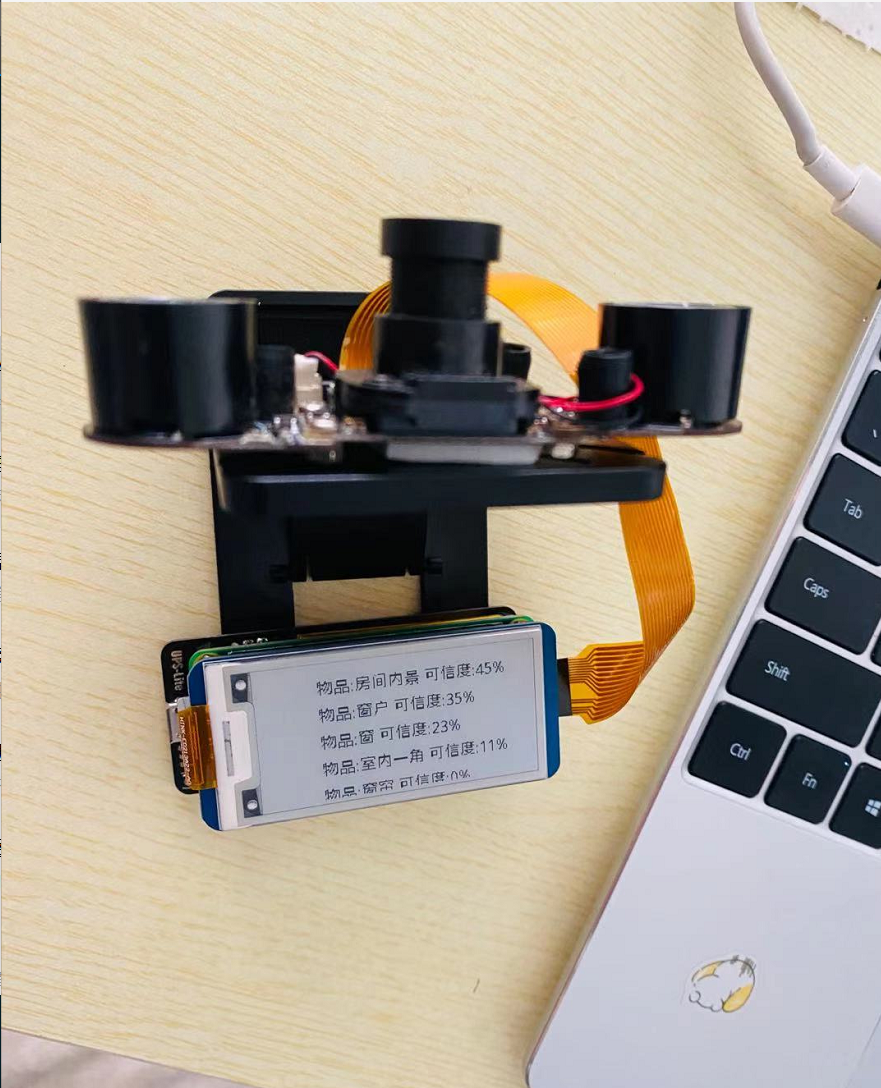

将结果回显墨水屏或者打印控制台

python代码

camera2AI.py (如果有墨水屏,该文件放置墨水屏驱动同级目录)

#!/usr/bin/python
# -*- coding:utf-8 -*-
import os
import sys

picdir = os.path.join(os.path.dirname(os.path.dirname(os.path.realpath(__file__))), 'pic')
libdir = os.path.join(os.path.dirname(os.path.dirname(os.path.realpath(__file__))), 'lib')
if os.path.exists(libdir):
    sys.path.append(libdir)

import logging
import time
from waveshare_epd import epd2in13_V2
from PIL import Image, ImageDraw, ImageFont
import traceback
import socket
import requests
import json
import re
from aip import AipImageClassify
import math

logging.basicConfig(level=logging.DEBUG,
                    format='%(asctime)s - %(filename)s[line:%(lineno)d] - %(levelname)s: %(message)s')

# 读取图片
def get_file_content(filePath):
    with open(filePath, 'rb') as fp:
        return fp.read()


def getClient():
    #  这里输入你创建应用获得的三个参数  百度图像识别注册获取
    APP_ID = ''
    API_KEY = ''
    SECRET_KEY = ''
    return AipImageClassify(APP_ID, API_KEY, SECRET_KEY)


try:
    client = getClient()

    img = os.popen('sh /home/pi/shell/camera.sh').read()  #拍照脚本代码路径
    logging.info(img)
    image = get_file_content('/media/local/camera/' + img)#拍照后保持的照片地址

    # 调用通用物体识别
    result = client.advancedGeneral(image).get('result')
    logging.info(result)

    epd = epd2in13_V2.EPD()
    epd.init(epd.FULL_UPDATE)
    epd.Clear(0xFF)

    # Drawing on the image
    font15 = ImageFont.truetype(os.path.join(picdir, 'Font.ttc'), 15)

    time_image = Image.new('1', (epd.height, epd.width), 255)
    time_draw = ImageDraw.Draw(time_image)

    step = 1
    for r in result:
        text = '物品:{} 可信度:{}%'.format(r.get('keyword'), round(r.get('score') * 100))
        time_draw.text((50, step), text, font=font15, fill=0)
        step = step + 20

    epd.display(epd.getbuffer(time_image))

    logging.info("Goto Sleep...")
    # epd.sleep()

except IOError as e:
    logging.info(e)

except KeyboardInterrupt:
    logging.info("ctrl + c:")
    epd2in13_V2.epdconfig.module_exit()
    exit()

上面需要调用shell脚本进行实时拍照

camera.sh

time=$(date "+%Y%m%d%H%M%S")
sudo raspistill -o /media/local/camera/$time.jpg #拍照后保持的照片地址
echo -n "$time.jpg"

运行

python3 camera2AI.py

扩展

思路扩展

根据以上配置好后,可以放置摄像头对准一处,通过crontab定时执行图像识别

玩法

识别到指定任务或者物品可以上传云端,再通过微信机器人转发至微信等处

微信机器人下篇教你如何玩转
